國網荊州公司完成配網級差保護應用 ，停電時戶數下降48.45%

荊楚網（湖北日報網）訊（通訊員 周志勇 ）6月26日，荊州電網已開放級差保護變電站112座，已完成具備條件的110千伏主變224臺、10千伏出線開關1249臺、柱上開關2403臺級差保護應用。開放級差保護應用后，10千伏線路故障越級跳閘事件同比下降了100%，故障停電時戶數比去年減少56895時戶數，降幅48.45%，有效提升了荊州電網供電可靠性。

這是國網荊州供電公司綜合運用“技術+管理”手段，開放配網級差保護應用取得最新成效。

今年以來，荊州供電公司采取“瞬時速斷保近區+限時速斷級差配合”的故障防御策略，運用開放級差保護應用的手段，減少故障停電范圍，降低停電時戶數，進一步提升供電可靠性，保障電網安全穩定運行。

級差保護，是指通過對110千伏主變開關、10千伏出線開關以及配網線路柱上自動化開關設置階梯式的跳閘時間，保證配網發生故障時，由最近的開關跳閘隔離故障，從而縮小停電范圍。

隨著經濟社會的飛速發展，電力作為關系國計民生的基礎能源，其作用日益重要，廣大用電客戶對電力的依賴程度越來越高，這對供電可靠性提出更高要求。

荊州供電公司狠抓配網建設與管理，以提升供電可靠性為目標，推動配電自動化實用化提升，積極開放配網級差保護應用，助力配網管理提質增效。

據國網荊州供電公司配電部統計，2024年，荊州供電公司發生故障越級跳閘事件377起，其中因級差時限不足造成跳閘事件有329起，占比87.27%。

為了解決配網級差時限不足導致故障越級問題，荊州供電公司電力調控中心副主任陶稷提出“實事求是、保穩爭先”的級差保護應用方針，對荊州電網供區滿足要求的112座110千伏變電站主變開關和10千伏出線開關以及配網線路柱上自動化開關開放級差保護應用。

精準執行定值，全力開放級差保護應用

2025年1月9日，荊州供電公司組織召開配網級差保護推進工作會，成立專項工作組，由該公司電力調控中心牽頭，配電部、運檢部、各縣市公司互相配合，開展荊州配網級差保護應用工作。

將各類開關設置階梯式的跳閘時間必須綜合校核110千伏主變熱穩定和動穩定、考慮各類開關遮斷容量是否符合短路電流要求、合理設置分段保護方式、科學測算并執行保護定值等。

根據變壓器制造廠家的抗短路能力報告，荊州供電公司電力調控中心分析主變動穩定性與熱穩定性理論支撐數據，在不改變原有快速保護時間，適當加大定值的基礎上，專門增設一段電流保護，將該段保護時間調大，實現主變開關與出線開關保護時間配合，這樣既保證主變承受近端短路大電流沖擊時，主變開關快速跳閘，又能達到配網級差開放的目的。

荊州供電公司電力調控中心繼電保護室承擔了112座110千伏變電站級差保護整定定值執行工作。

“開放級差保護應用必須解決保護110千伏變壓器與增加后備保護時限的矛盾。”繼電保護室負責人李志強說，繼電保護工作人員需要精準整定定值，確保不損傷變壓器的前提下，增加配網開關跳閘時限，避免配網故障越級跳閘。

為此，繼電保護室組織所有參與級差調整的人員學習國網湖北電力《湖北電網10千伏線路繼電保護配置與整定計算原則（試行）》，確保級差保護工作符合最新的規范要求。還專門增加了一段防變壓器近端短路的快速保護，確保近端故障不損傷主變。

該室還制定了級差調整技術總則，編制了110千伏變電站10千伏出線級差保護應用方案，按照節點加速開放級差保護應用進度，開發應用小程序，批量處理數據。

“一個定值單要履行整定、復核、批準流程，才能下達執行。”2月10日，面對16座110千伏變電站、231條配網線路保護定值整定任務，荊州仙桃市供電公司繼電保護專責孫曉岸心急如焚。

為了減輕縣市公司整定工作壓力，荊州供電公司電力調控中心繼電保護室專責王婷苦思冥想，從RPA機器人得到啟發，創新開發應用小程序。

王婷經過深入分析、統計大量數據，發現級差保護應用涉及線路多、定值更改數量大、修改內容同質化，采取“軟件+人工”的模式，將各項排查、調整工作模塊化。她編寫了一套自動整定小程序，在輸入各項參數后，批量計算數據，再通過映射關系直接生成整定方案，最后根據實際情況進行人工微調。

原來一臺開關需要5至10分鐘出具整定方案，現在整個片區1000多份出線開關和近2000多份柱上開關的整定方案一鍵生成，極大提升了工作效率，為按時完成級差保護應用工作提供了有力支持。

“今年一季度，完成了天門、仙桃、松滋、公安片區110千伏主變級差調整，下達并執行定值單141份。”李志強說。針對新員工不熟悉配網線路、人手不足、工作量大等困難，采取“一對一”幫扶方式，由已完成級差調整的人員幫助尚未完成的人員。

6月25日，繼電保護室已完成所有具備條件的110千伏變電站主變、10千伏出線開關、柱上開關保護定值整定與執行工作。荊州供電公司電力調控中心整定193份110千伏變電站主變定值，各縣市供電公司整定3652份10千伏開關定值，共完成3845份定值整定與執行。

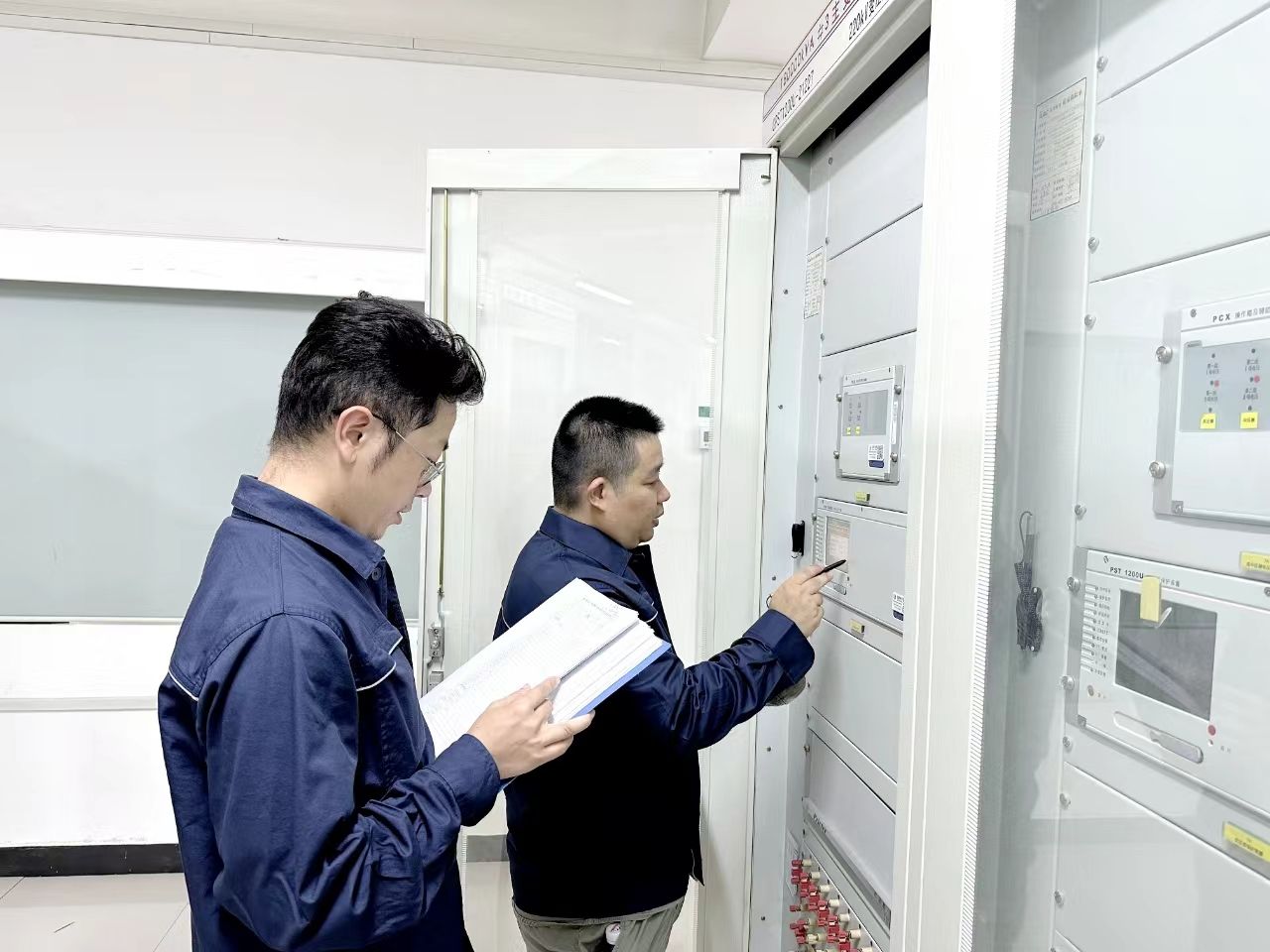

110千伏變電站主變定值下達后，還需退出保護出口壓板。荊州供電公司變電檢修分公司3個繼電保護班承擔了此項工作。

面對工作繁瑣、安全風險等挑戰，變電檢修分公司繼電保護班根據變電站設備情況，采取保護輪停或退出口壓板的方法降低風險，倒排工作計劃，將各項排查、執行工作統籌安排，截止到6月20日，該班已完成112座變電站定值執行任務。

對癥綜合施策，滿足級差保護應用要求

配網級差保護應用是將原110千伏變電站10千伏出線兩段式過流保護改為三段式過流保護，調整設置合理的分段定值與跳閘時間。

實施配網級差保護應用先要摸清配網線路設備數據信息，再依據相關要求，改造配網線路上的柱上開關及支線熔斷器等設備，使其滿足級差保護應用及配電自動化要求。

自今年2月起，荊州供電公司電力調控中心與配電部組織各縣市公司20余名配電人員進行三批次集中辦公，夜以繼日地摸排配電網情況，收集1000余條配網線路參數、負荷、開關類型、開關位置等關鍵信息。同時，按照國網湖北電力《湖北電網10千伏線路繼電保護配置與整定計算原則（試行）》要求，對增設、遷改開關位置提出了意見，每條繪制一張圖，匯編成冊，為繼電保護室計算定值、配網設備調試提供數據支撐，確保相關人員按圖索驥，為后續級差保護精細化管理打下了堅實基礎。

接著，對出線開關、分段開關、分支開關及分界開關等進行自動化改造升級，開展分界開關治理，增設630千伏安以上專變支線首端開關布點，采取拆除移位、一次短接、二次短接等方式，清理配網線路上的普通開關，確保不影響級差保護配置策略。

配電部與繼電保護室密切配合，將配電自動化主站集中型饋線自動化開關、就地重合器式饋線自動化開關與級差保護緊密聯系，將級差保護下沉至10千伏線路分支點、分界點、專變處，有效縮小配網故障保護切除范圍。

“原來10千伏支線發生故障，支線開關沒有級差保護，就會導致整條10千伏全部停電。”荊州供電公司配電部鄭迪說，現在開放級差保護應用后，可保證支線開關就近隔離故障。

配電部還通過加強配網主干線運維，實施35千伏線路距離保護改造項目等措施，實現全域配網級差開放。

自3月開放配網級差保護應用以來，國網荊州供電公司沒發生配網故障越級跳閘事件，故障停電時戶數下降了44.53%，其中荊州區供電公司、仙桃市供電公司、公安縣供電公司、天門市供電公司停電時戶數分別下降了52.72%、50.78%、42.96、35.88，開放配網級差保護應用成效顯著。
